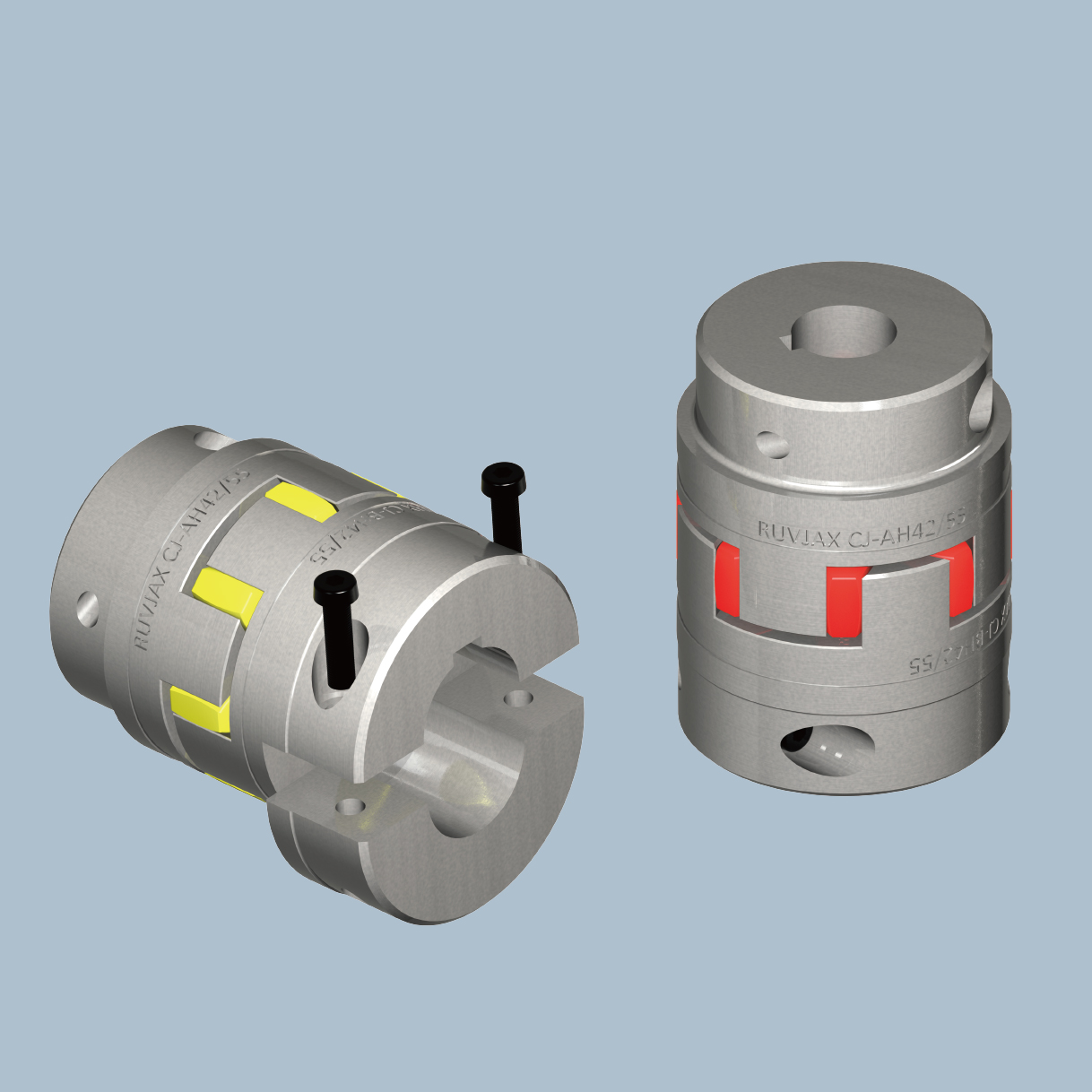

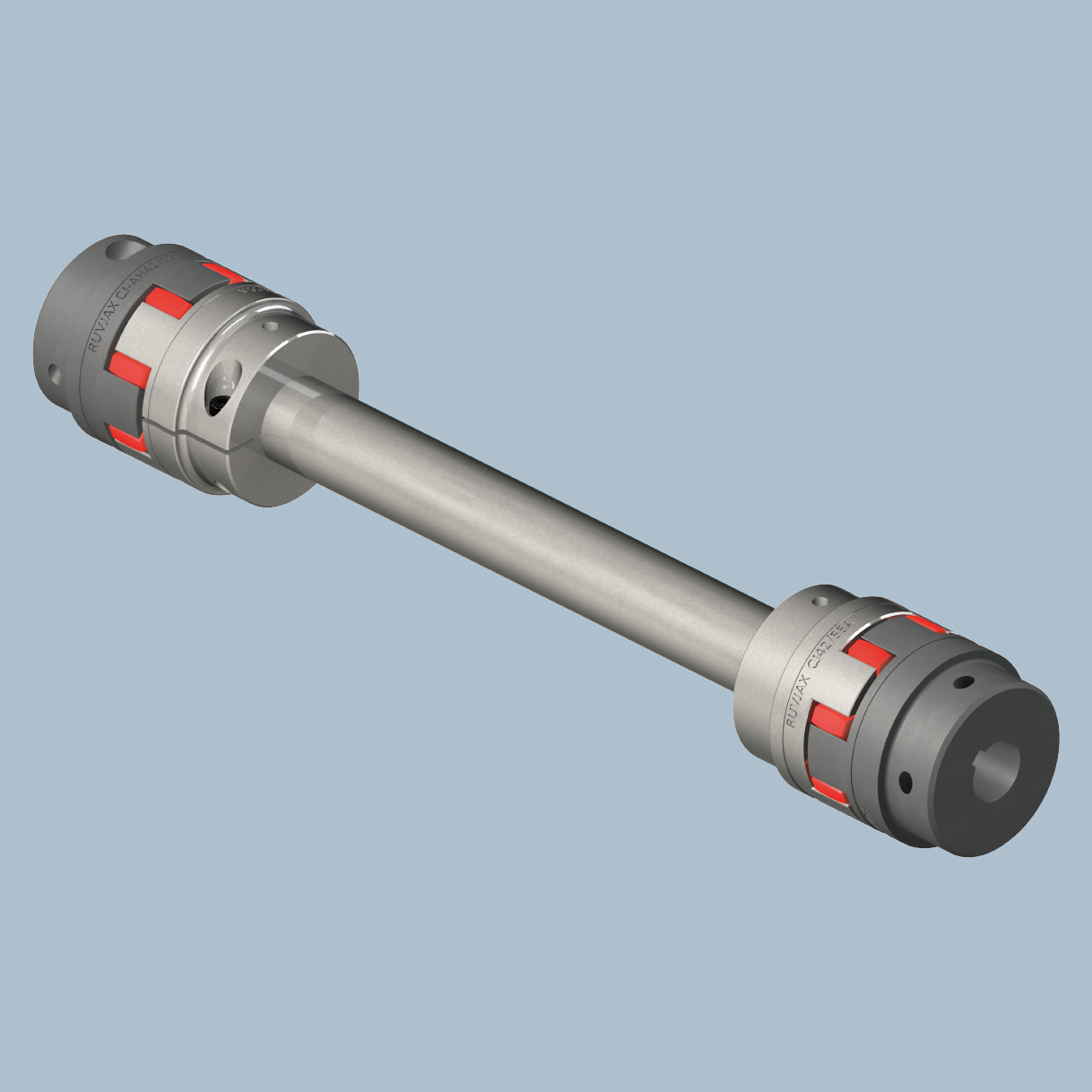

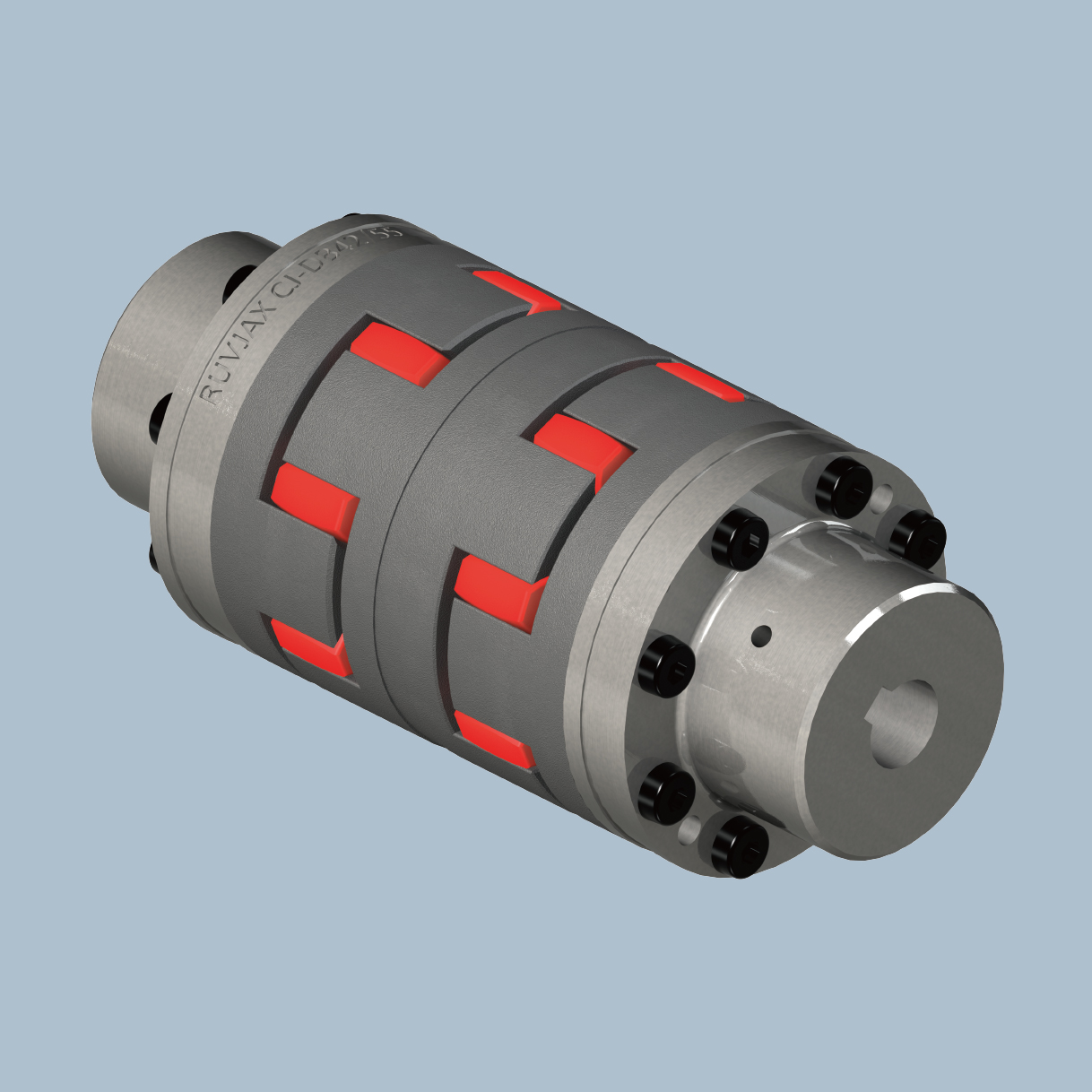

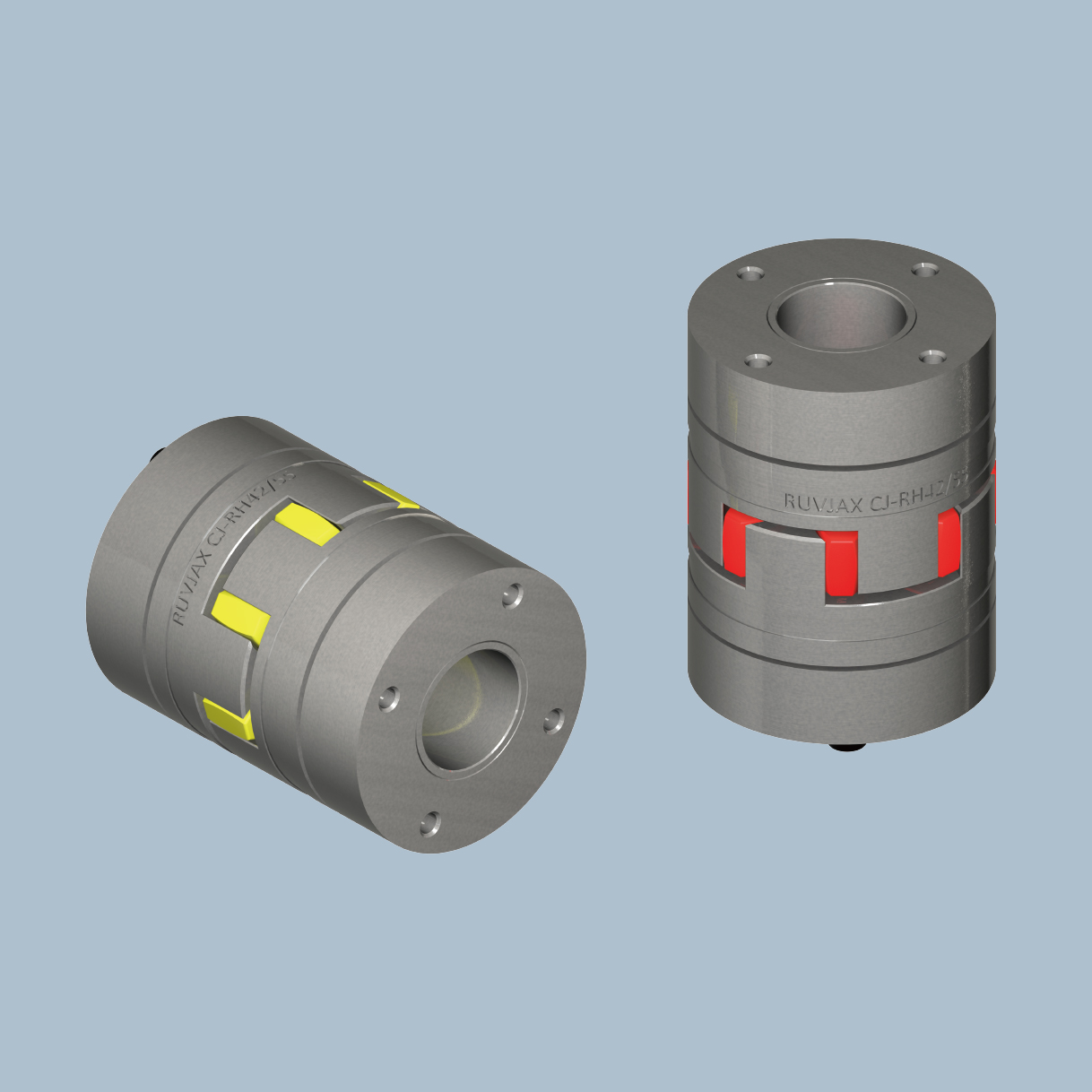

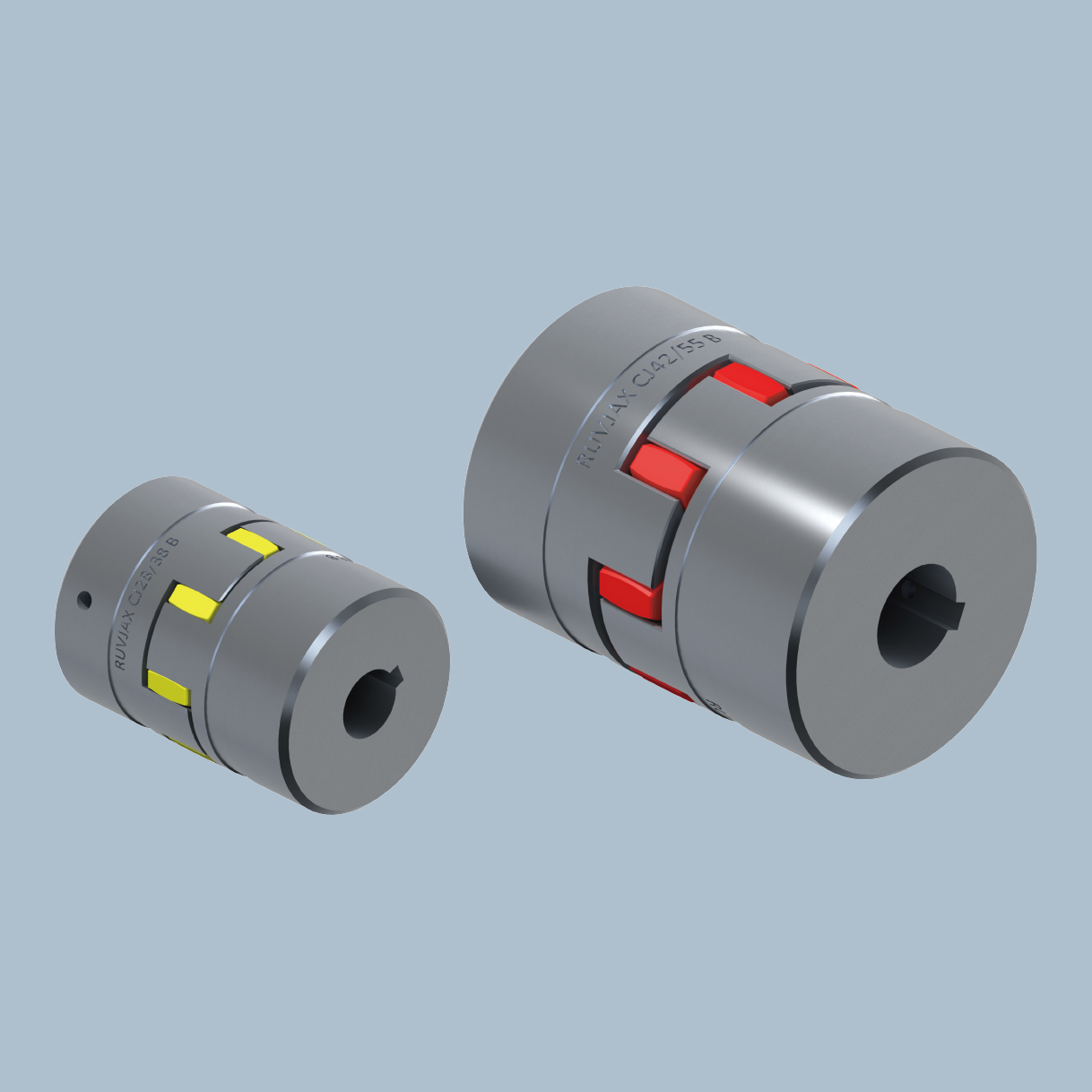

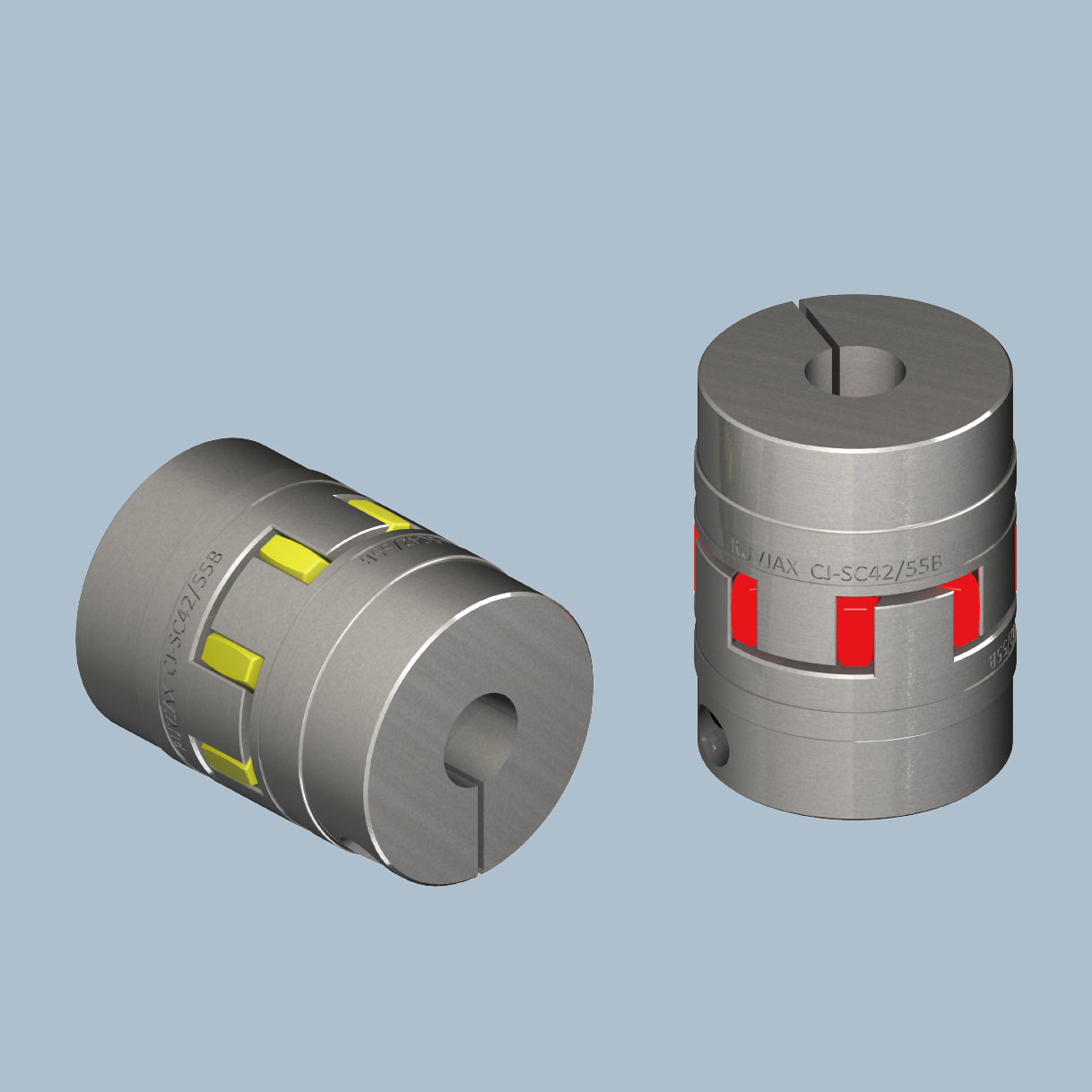

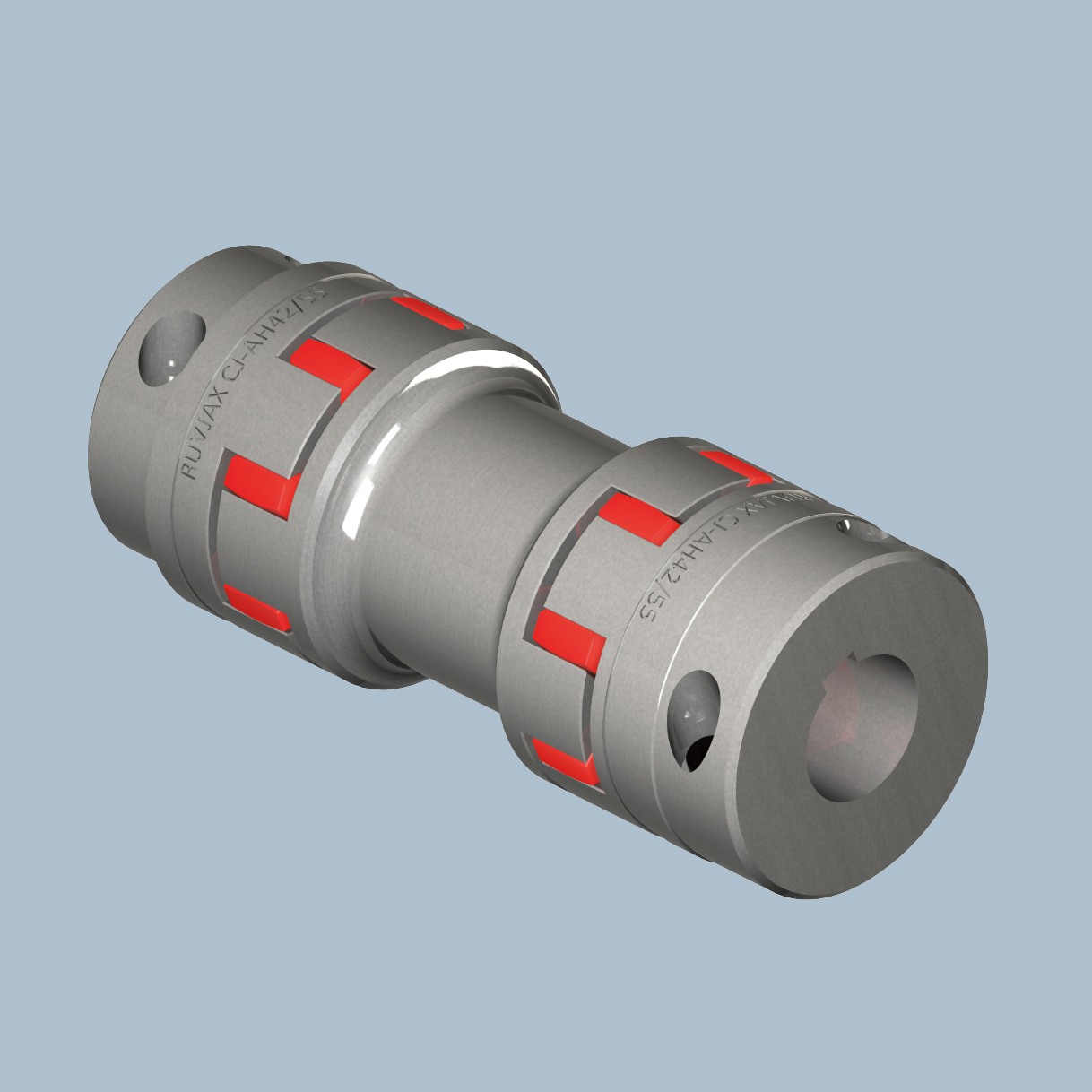

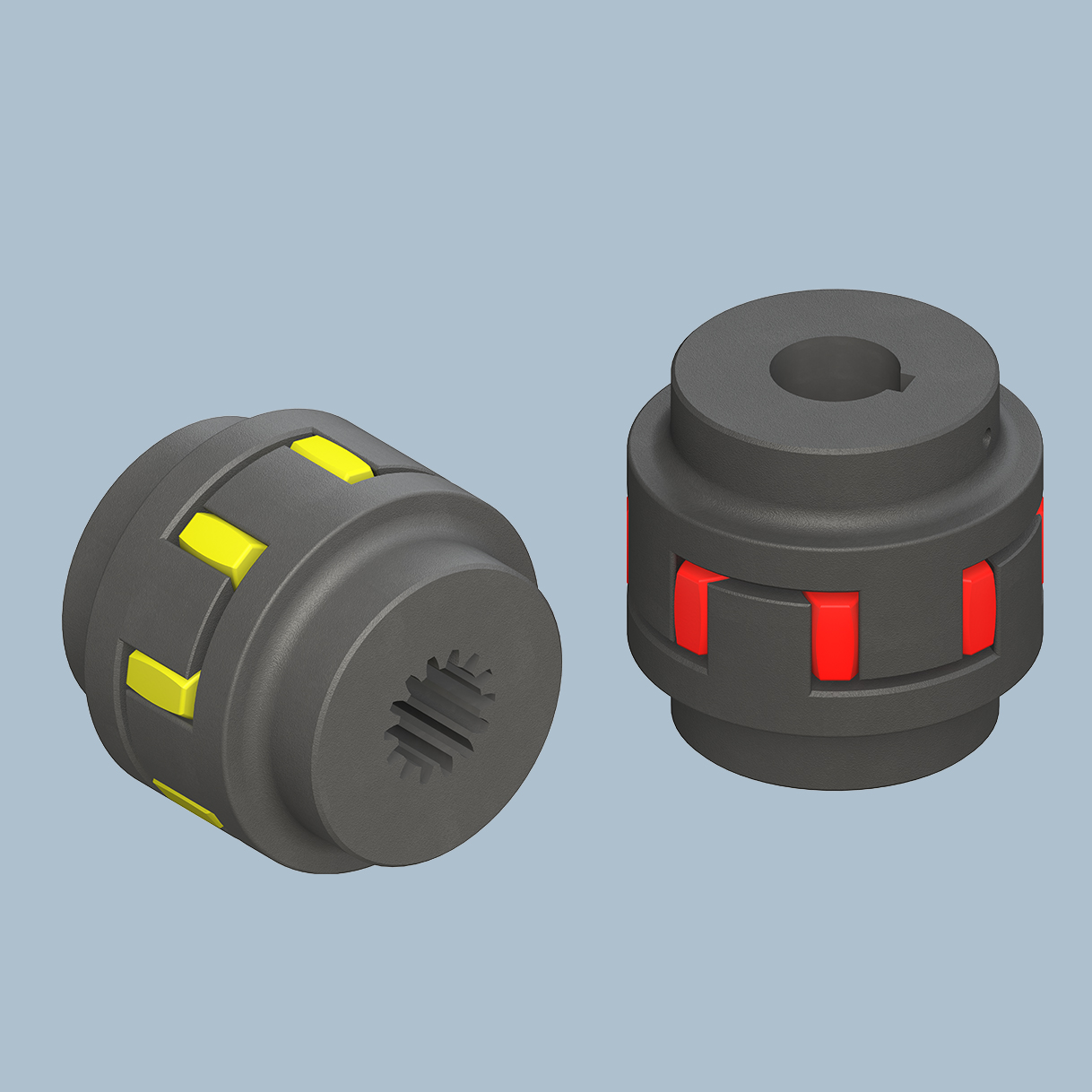

CJ系列曲爪联轴器优化的结构设计及精确的加工,使联轴器的运行性能及使用寿命得到保证。CJ系列曲爪联轴器能在传递扭矩的同时,有效缓解由驱动或被驱动设备不稳定运动产生的扭转振动和冲击。
CJ系列联轴器采用曲线爪型设计,扭转弹性,最大扭 转角可达5度,并具有失效安全的特点。联轴器由轴 毂及弹性体组成,曲爪的设计,优化了轴毂与弹性体 的接触应力分布,大大延长了弹性体的使用寿命。联轴器适用于水平及垂直安装,可以有效补偿轴向、径 向及角向轴不对中。
弹性体负责传递扭矩并提供阻尼,有多种材质及硬度,由于具有良好的阻尼特性,通过选择合适的动 态扭转刚度,可以有效缓解冲击载荷,减小设备的振动,延长其使用寿命。

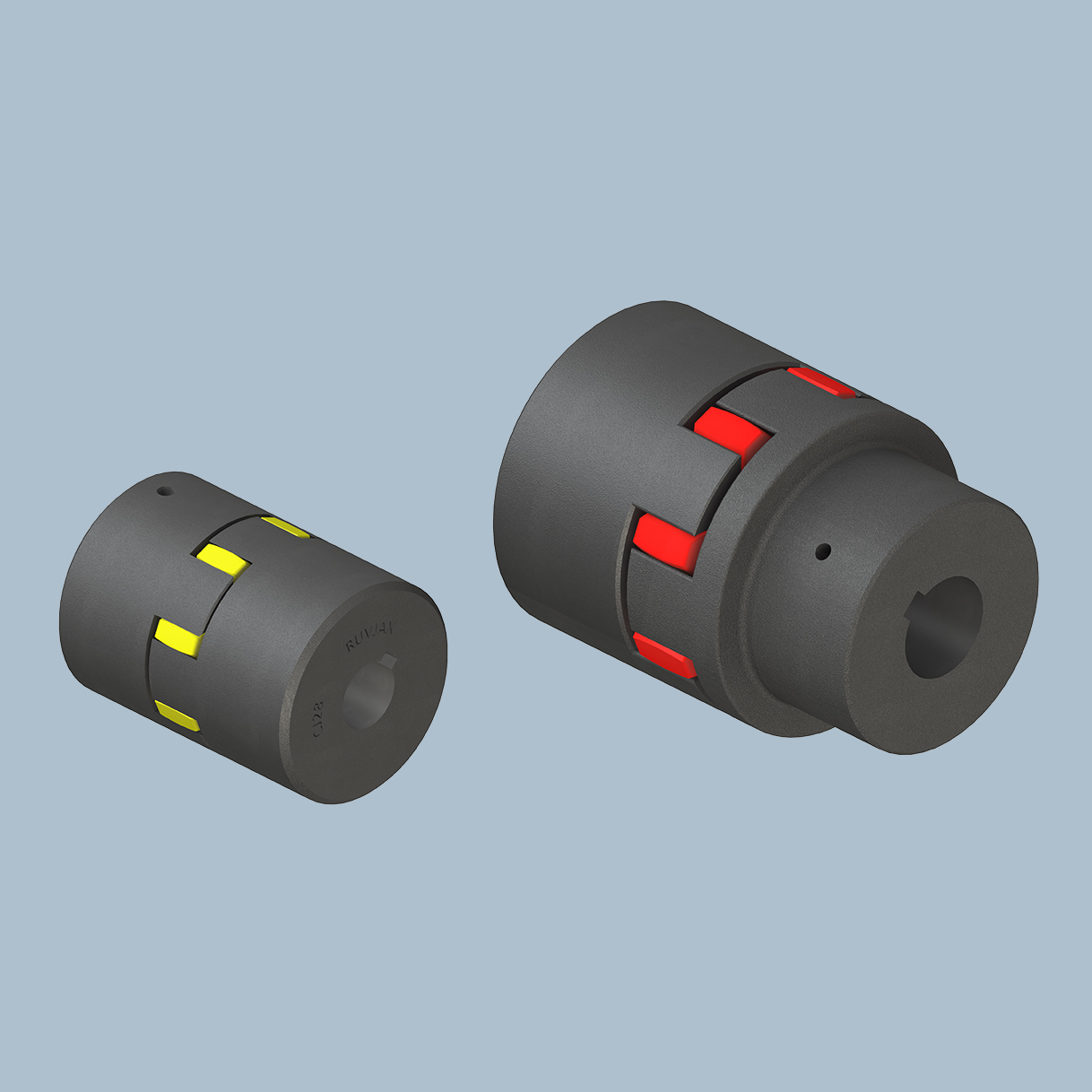

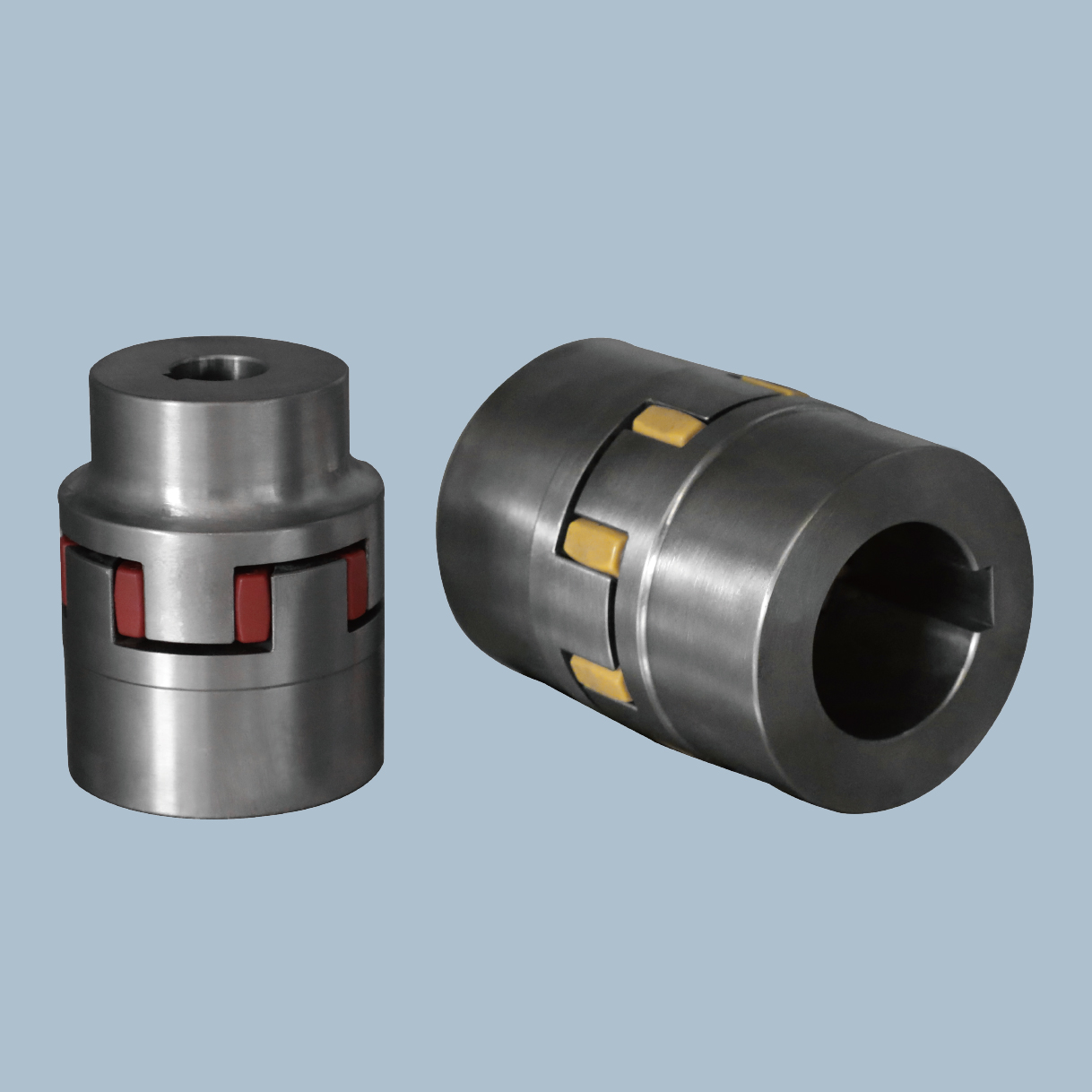

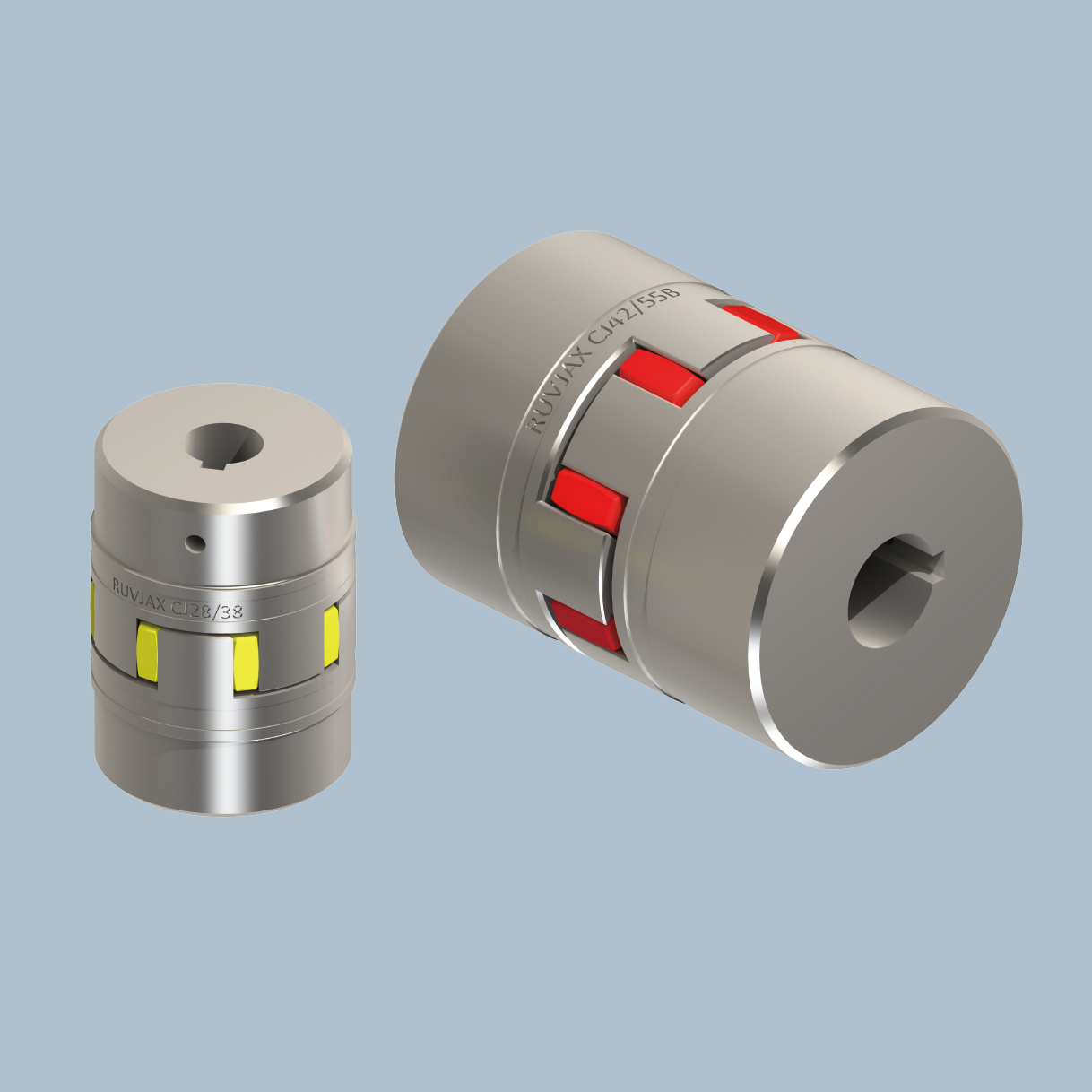

CJ系列曲爪联轴器轴毂标准材质为粉末冶金(14-28)和球墨铸铁(38-180),也可根据应用要求采用钢,铝合金或不锈钢等材质。
粉末冶金铁、球墨铸铁及钢制轴毂的标准表面为防锈油; 铝合金和不锈钢轴毂的标准表面为本色。

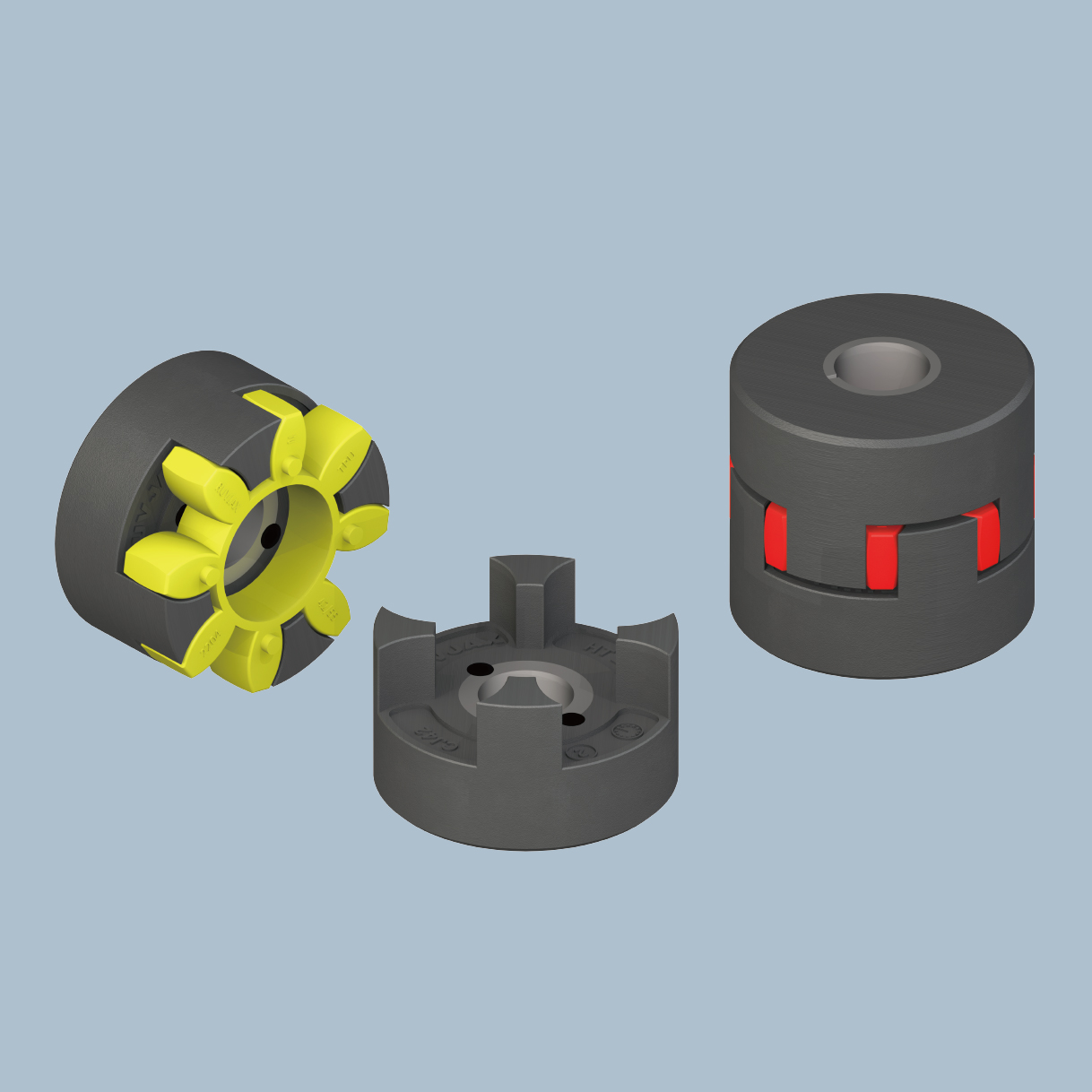

弹性体采用双向曲线设计,在扭矩增加时,使弹性体与轴毂爪的接触面积非线性增加,从而实现动态刚度的增加,即变刚度设计,同时实现角向及径向补偿。
聚氨酯弹性体有4种硬度,其中92ShA、98ShA及64ShD较为常用,在一些特殊应用场所,也可采用PA(尼龙)及PEEK(聚醚醚酮)材质的弹性体。
CJ系列曲爪联轴器能对轴向偏差、径向及角向轴不对中进行补偿,公布的补偿值基于1500rpm,转速增加时,径向及角向的补偿能力下降。
